Übersicht

Kurzbeschreibung Dieser Artikel beschreibt den Ausbau der Türverkleidung (Coupé).
Alle Positions- und Richtungsangaben erfolgen in Fahrtrichtung, sofern nicht weiter spezifiziert!
Schwierigkeitsgrad einfach mittel schwer Dauer
Hilfsperson keine Erleichterung unbedingt erforderlich 0,5 Stunden
Ressourcen Standardwerkzeuge Sonderwerkzeuge
  • keine erforderlich.
  • Schraubendreher Schlitz und Kreuz in verschiedenen Größen
  • keine erforderlich.


Arbeitsfolge

  • Tür öffnen.

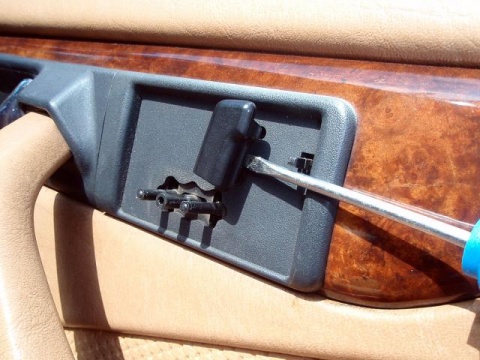

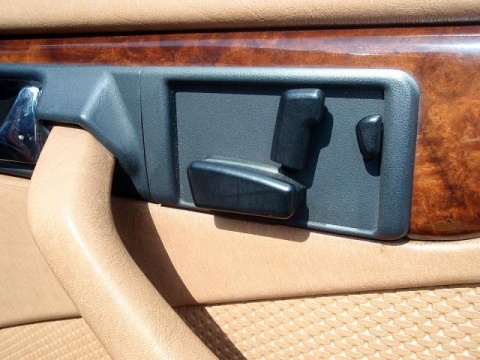

  • Knöpfe der Sitzverstellung abziehen/abhebeln. Dabei ist es egal, ob Memory oder nicht.




  • Manche können einfach mit der Hand abgezogen werden.




  • Bei anderen hilft leichtes Hebeln.

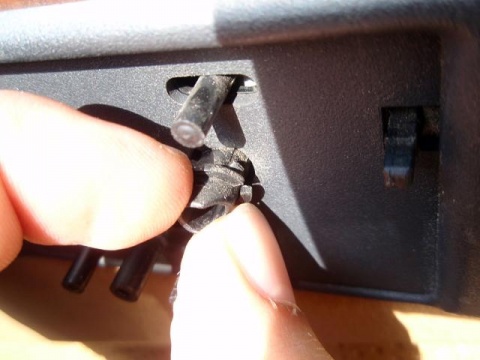

  • Als nächstes den kleinen Ring entfernen, sonst bekommt man später das Plastikteil nicht weg. Ring gut aufheben!

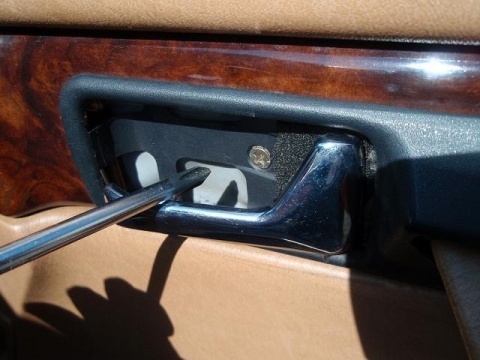

  • Schale beim Griff raushebeln.




  • Schraube dahinter lösen


h   420sec-tuerverkleidung-07.jpg


  • Den hinteren Teil mit der Sitzverstellung zuerst entfernen.




  • Die vordere Verkleidung läßt sich nicht ganz entfernen. Es reicht, sie soweit zu drücken, bis die Schraube zum Vorschein kommt. Den Türöffner dabei ziehen.

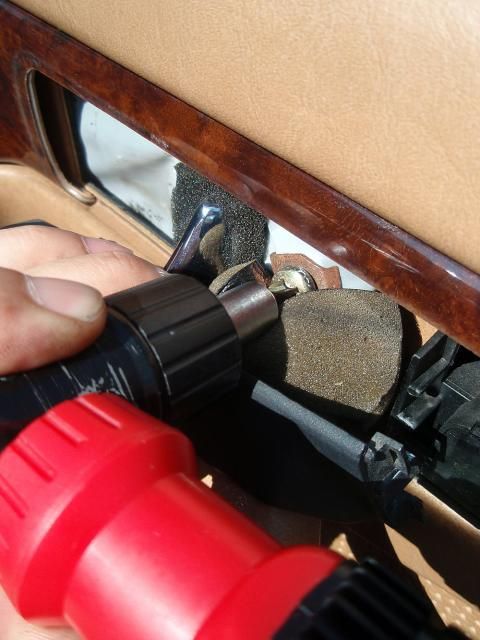

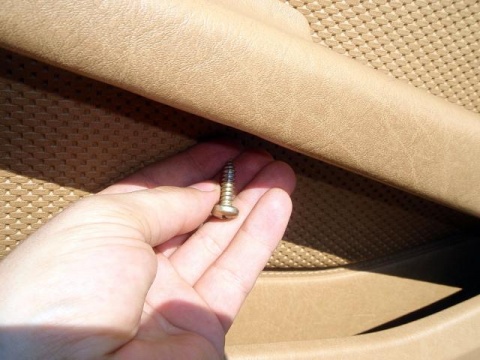

  • Schraube lösen.

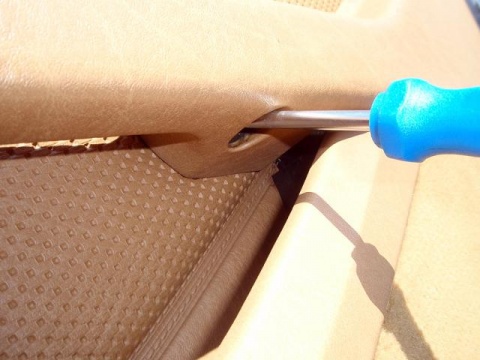

  • Die Armauflage ist noch durch zwei Schrauben an der Unterseite befestigt. Diese ebenfalls lösen.

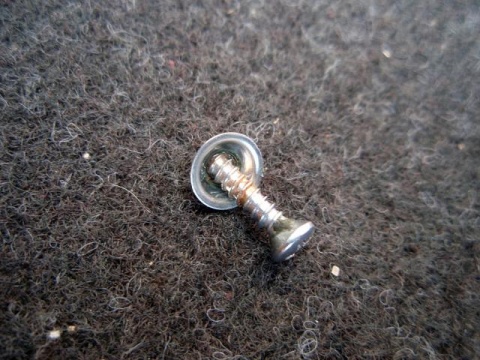

  • So sehen die Schrauben aus:




  • 2. Schraube der Armlehne




  • Blende am Schloss demontieren.

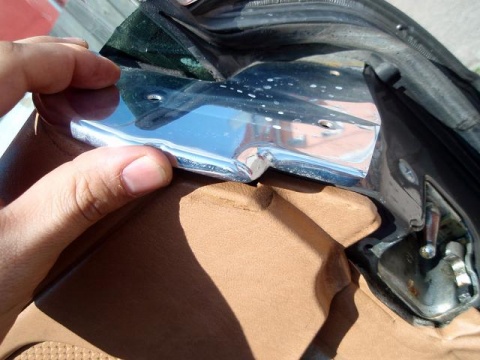

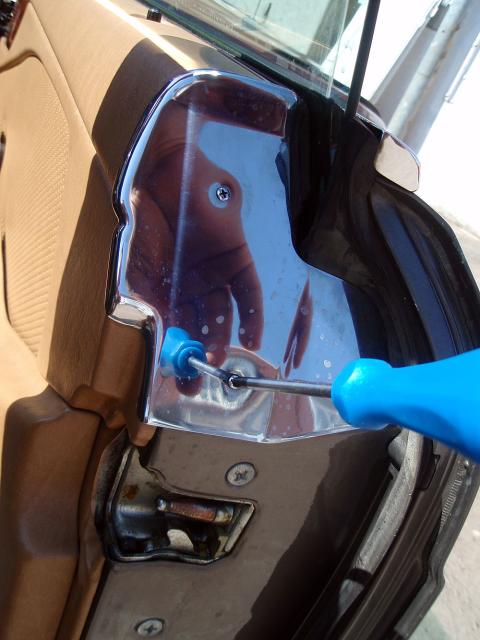

  • Chromabdeckung demontieren





  • Die Armlehne kann danach herausgenommen werden. Darauf achten, den Schaumstoff oben nicht zu verlieren!

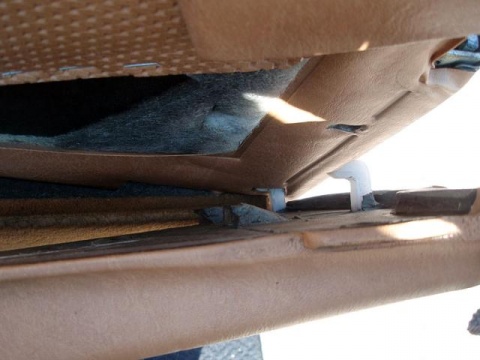

  • Die Armlehne ist eingehakt, also Vorsicht.

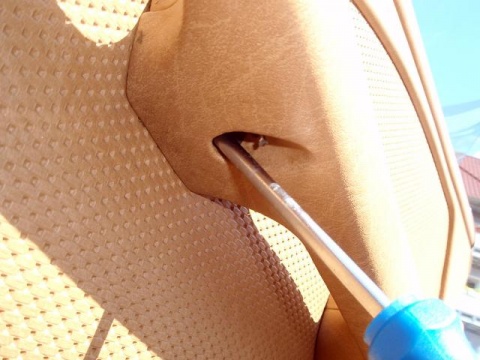

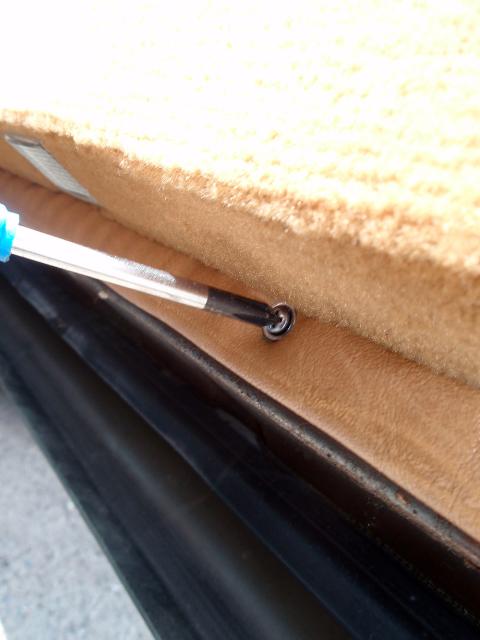

  • Im unteren Bereich der Türverkleidung sind nochmals drei Schrauben zu lösen:






  • Hier sieht man alle drei Schrauben:




  • Hier die kleine Unterlegscheibe mit entnehmen, da sie nur lose drin sitzen und sonst leicht verloren gehen.

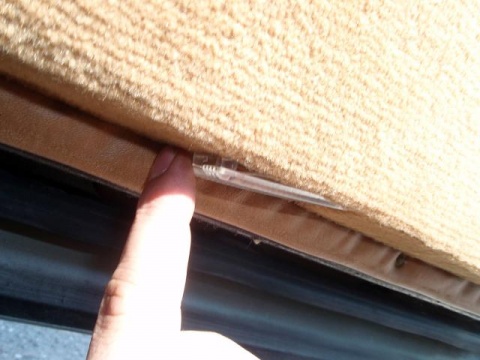

  • Ausstiegsleuchten ausbauen.

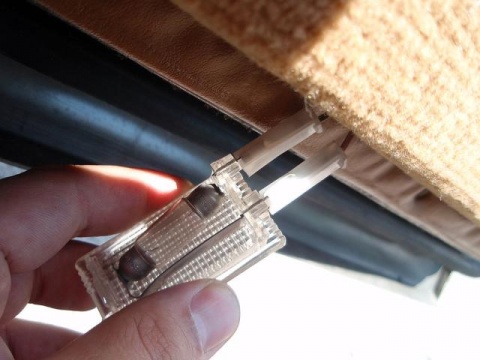

  • Kabel lösen

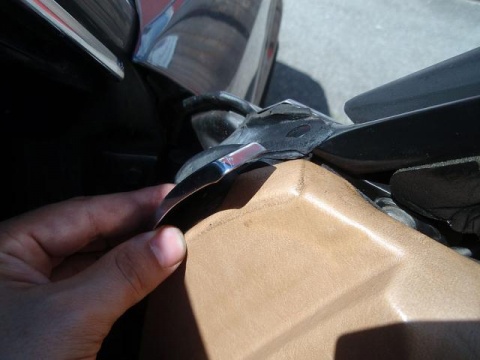

  • Das Plastik ist leider oft brüchig, also Vorsicht oder es endet so:




  • Blende links vom Spiegel entfernen:





  • Nun kann die Verkleidung senkrecht nach oben gedrückt werden. Hier sind die Haken am Fenster zu sehen:

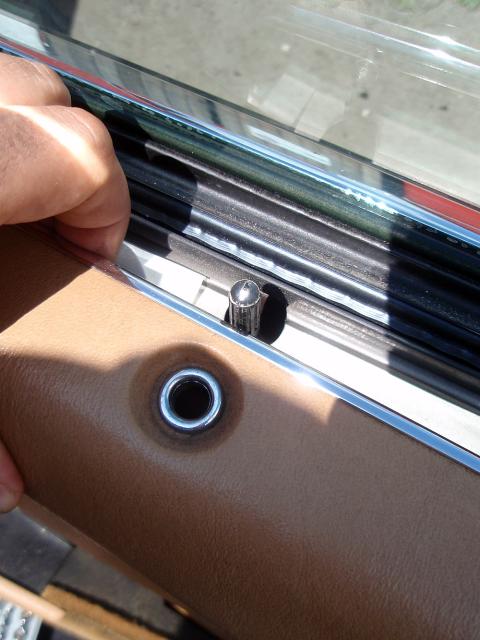

  • Löst sich die Abdeckung, kann man sie über den Türknopf heben:




  • Danach erst die Kabel der Ausstiegsleuchte aus dem Loch ziehen.

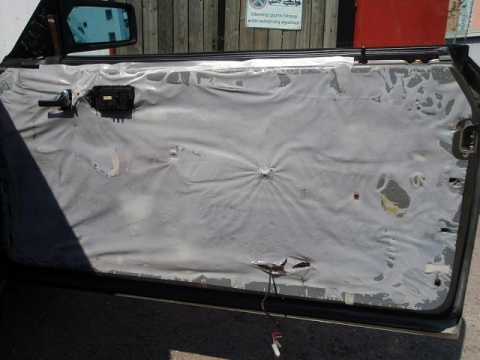

  • Fertig.

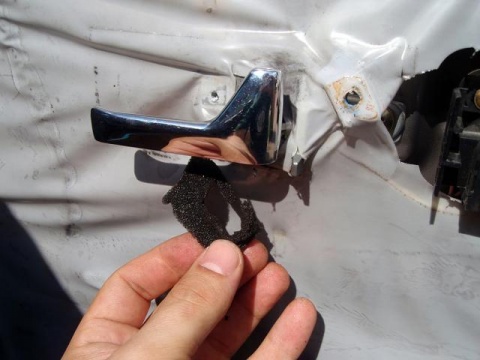

  • Um den Türgriff herum liegt Schaumstoff, der sich unter Umständen löst. Aufheben!

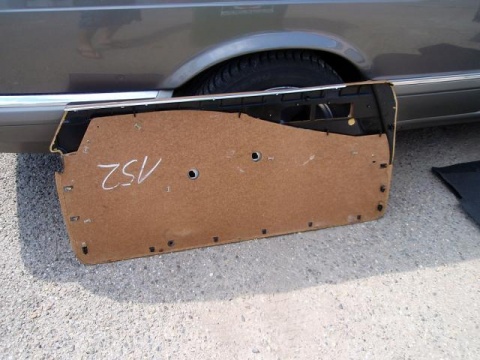

  • Ein Bild der ausgebauten Verkleidung



Die schmale Chromleiste am oberen Rand kann sich evtl. lösen (im Original geklebt?), wird beim Zusammenbau aber automatisch wieder angedrückt.




  • Am Ende habt ihr alle Kleinteile schön eingetütet!




Hinweis: Die Spiegelverkleidung muss nicht demontiert werden.

Ergänzende Hinweise

  • Beschreibung und Bilder freundlicherweise von Mario Schmidt (mario420SEC) zur Verfügung gestellt, zu finden auch im W126-Forum.
