Innenraumbeleuchtung, Schaltkulissenbeleuchtung, Birnchentausch

Aus Wiki zur Mercedes Baureihe W126
Wechseln zu: Navigation, Suche

Übersicht

Kurzbeschreibung Dieser Artikel beschreibt den Austausch des Birnchens zur Beleuchtung der Wählhebelkulisse.
Alle Positions- und Richtungsangaben erfolgen in Fahrtrichtung, sofern nicht weiter spezifiziert!
Schwierigkeitsgrad einfach mittel schwer Dauer
Hilfsperson keine Erleichterung unbedingt erforderlich 20 Minuten
Ressourcen Standardwerkzeuge Sonderwerkzeuge
  • Leuchtmittel (N072601012230: W5/1 12V 1,2W)
  • Kreuzschraubendreher

Sicherheit

Keine besonderen Sicherheitsaspekte.

Arbeitsfolge

Vorausgehende Arbeiten (siehe auch WIS 68-230 - Abdeckung am Schalthebel aus- und einbauen (Arbeitsschritte 1-3):

  • Ausbau Aschenbecher: Einsatz entfernen, zwei Kreuzschrauben entfernen, Aschenbecher herausziehen, elektrische Verbindungen lösen.
  • Ausbau Ablageschale unter Aschenbecher: hinten etwas anheben, nach vorne aus der Führung im Holzbrett schieben.

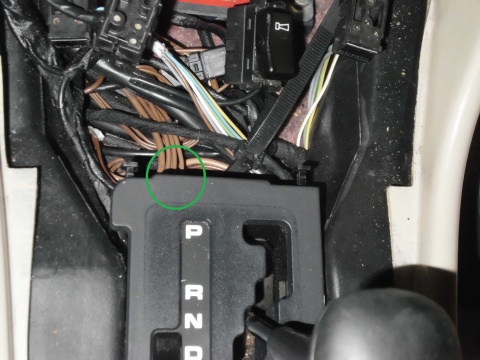

Das Leuchtmittel sitzt an folgender Position vorne links am Wählhebelkasten unter dem Holzbrett (grüne Markierung). Die Fassung wird von unten mit schlankem Finger in die Führung im Wählhebelkasten eingeführt.

PositionBirnchenWählhebelkulisse1.JPG PositionBirnchenWählhebelkulisse.JPG
