Ascher und Zigarrenanzünder im Fond, beleuchtet (SA 227), Nachrüstung

Die Nachrüstung der SA 227 (Ascher und Zigarrenanzünder im Fond, beleuchtet ) ist im Prinzip recht simpel und besteht aus zwei Arbeitskategorien:

1. Verlegung des Leitungssatzes
2. Anpassung der Türverkleidungen und Einbau der Ascheraufnahme

Folgende Anleitungen zu den Arbeitsschritten sind im WIS enthalten:

• 68-230 - Abdeckung am Schalthebel ausbauen
• 68-470 - Verkleidung an der Mittelsäule aus- und einbauen
• 72-101 - Türbelag an Fondtür aus- und einbauen
• 91-100 - Fahrersitz aus- und einbauen
• 91-110 - Beifahrersitz aus- und einbauen

Übesicht

Kurzbeschreibung	Dieser Artikel beschreibt die Nachrüstung der Sonderausstattung 227 - Ascher und Zigarrenanzünder im Fond, beleuchtet.
Alle Positions- und Richtungsangaben erfolgen in Fahrtrichtung, sofern nicht weiter spezifiziert!
Schwierigkeitsgrad	einfach	mittel	schwer	Dauer
Hilfsperson	keine	Erleichterung	unbedingt erforderlich	2-7 Stunden
Ressourcen		Standardwerkzeuge		Sonderwerkzeuge
Tuch		Kreuz- und Schlitzschraubendreher Knarre (1/2“) mit Verlängerung und Nuss SW 10, 13, 17 Knarre (1/4“) mit Verlängerung und Nuss SW 10 Taschen- und Cuttermesser

Sicherheit

Keine besonderen Gefahren.

Arbeitsfolge

Verlegung des Leitungssatzes

Die Verlegung des Leitungssatzes zur originalgetreuen Nachrüstung der Sonderausstattung ist mit Abstand der aufwendigere Teil der gesamten Aktion (zum Verlauf der Kabel in den Kabelkanälen siehe auch Kabelkanäle Innenraum, Verlauf). Der Anschluss an das Bordsystem erfolgt an der Sonderausstattungsleiste im Fahrerfußraum. Es werden Masse und Zündungsplus dort abgegriffen. Dazu

• Ausstiegsleisten Fahrertüren ausbauen
• Fahrersitze ausbauen
• Schalthebelumrandung ausbauen
• Befestigungen der Sicherheitsgurte für Fahrer und Beifahrer abschrauben
• B-Säulenverkleidungen entfernen
• Teppich zurückschlagen, um Zugang zu den Kabelkanälen zu erhalten
• Türverkleidungen im Fond entfernen, Folien dahinter lösen und später mit Sprühkleber wieder montieren
• Leitungssatz beginnend an der SA-Leiste verlegen
• den Strang zur Tür hinten links einfach gerade in den Kabelkanälen verlegen und auf Höhe der Befestigung der Sicherheitsgurte in die B-Säule abzweigen
• den Strang zur Tür hinten rechts in den Kabelwegen vor den Fahrersitzen (über den Mitteltunnel) bis zum beifahrerseitigen Kabelkanal an der Seite führen. Die Mittelkonsole braucht nicht entfernt werden. Die Kabel lassen sich mit einem Stück Draht entsprechender Konsistenz durchziehen. Wie auf der Fahrerseite bis in die B-Säule führen
• aus dem Inneren der Türen im Fond die Kabel mit einem Draht aus der B-Säule in die Tür ziehen und auf dem Weg des Kabelsatzes der Ausstiegsleuchten verlegen. U.U. ist es hilfreich, die Gummitüllen der Kabeldurchführung zwischen Tür und B-Säule auszuhaken, um die Kabeldurchführung zu erleichtern.
• Zusammenbau der Innenausstattung mit Ausnahme der Türverkleidungen

Es gibt auch eine pragmatischere Variante, die notwendige Spannungsversorgung am Kabelbaum der EFH direkt in der Fondtür herzustellen. Ist nicht original, aber beschleunigt die Aktion ungemein.

Anpassung der Türverkleidungen und Einbau der Ascheraufnahme

• Zunächst den Ascher herausnehmen

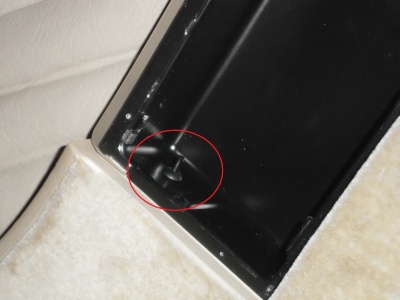

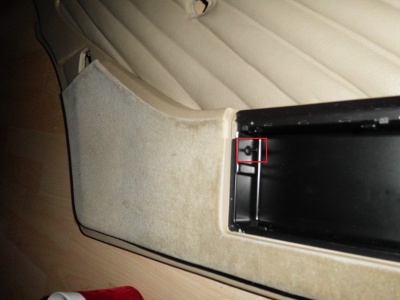

• links und rechts ist der Aschereinsatz mit Plastikdübeln (rote Kreise auf folgender Abbildung) an der Türverkleidung befestigt, zur Demontage einfach den in der Mitte liegenden Plastikstift mit einem geeigneten Schraubendreher oder Dorn hineindrücken, bis er hinten herausfällt (Bilder zeigen den Einbau!).

]] ]]

• Danach die Plastikdübel mit Hilfe eines Taschenmessers o.ä. nach vorne herausziehen. Den schwarzen Aschereinsatz entfernen.

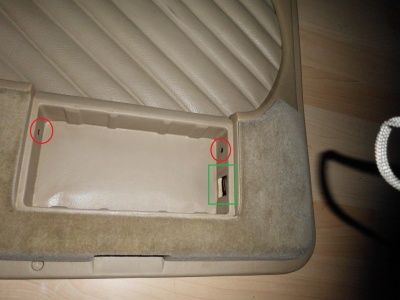

Das Bild zeigt die Befestigungspunkte des schwarzen Einsatzes nach dessen Entfernung

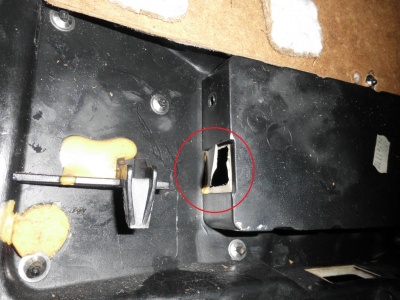

• Die Türverkleidungen sind ab Werk für die Nachrüstung vorbereitet, nur die Bespannung mit der Farbfolie muss entsprechend dem von hinten sichtbaren Loch im schwarzen Plastikformteil ausgeschnitten werden

• an dieser Stelle wird der elektrische Anschluss des geänderten Ascheneinsatzes mit dem Leitungssatz verbunden

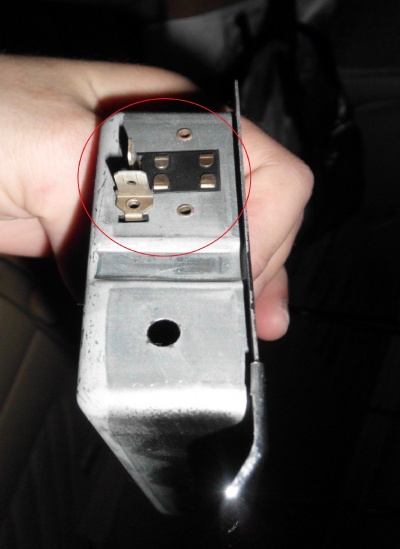

Der beleuchtete Aschereinsatz greift von der anderen Seite über den Kontakt den Strom ab

• den geänderten schwarzen Aschereinsatz in die Aussparung in der Türverkleidung einlegen
• Einsatz mit den Plastikdübeln fixieren, die Plastikstifte in die Mitte der Dübel eintreiben bis sie bündig mit der Oberkante der Dübels abschließen (siehe Bilder am Anfang des Abschnittes)
• Folie an der Tür anpassen, um verlegte Leitung durchzuführen
• Folie mit Sprühkleber befestigen
• Türverkleidung montieren
