Sitzverstellung Fahrersitz zerlegen und zusammenbauen

Aus Wiki zur Mercedes Baureihe W126
Wechseln zu: Navigation, Suche


Inhaltsverzeichnis

Übersicht

Kurzbeschreibung Dieser Artikel beschreibt Zerlegen und Zusammenbauen der mechanischen Vordersitz-Verstellung (nur SE/SEL).
Alle Positions- und Richtungsangaben erfolgen in Fahrtrichtung, sofern nicht weiter spezifiziert!
Schwierigkeitsgrad einfach mittel schwer Dauer
Hilfsperson keine Erleichterung unbedingt erforderlich 1 Stunde
Ressourcen Standardwerkzeuge Sonderwerkzeuge
  • Kissenrahmen A 126 910 11 22
  • Decke oder Betttuch
  • Kreuz- und Schlitzschraubendreher
  • Flach-, Spitzzange
  • Ring-/Steckschlüssel SW13
  • keine erforderlich.


Arbeitsfolge

  • 2 Kreuzschrauben hinten am Sitz lösen:

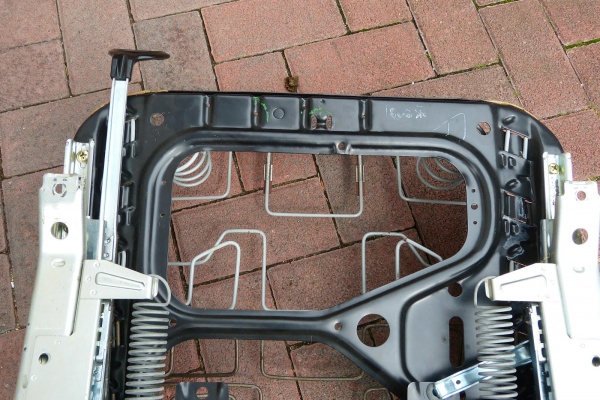

  • Sitzgestell umdrehen.
  • 2 Kreuzschrauben lösen (oben links/rechts im Bild):

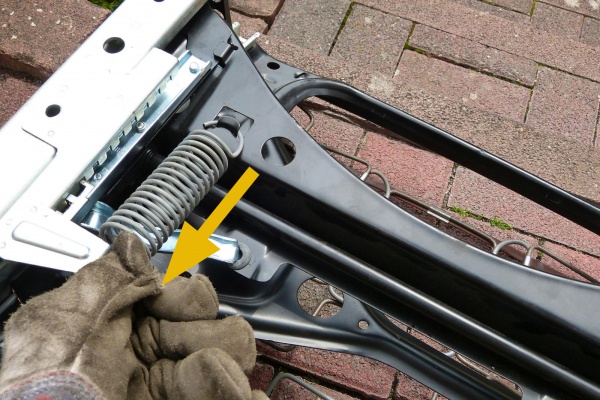

  • Die beiden Federn aushängen:

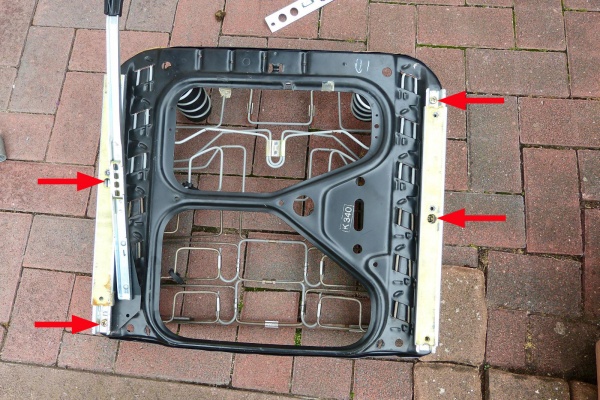

  • Schienen so zurechtschieben, dass auf jeder Seite 3 Kreuzschrauben gelöst werden können:




  • Schienen und Schlitten abnehmen.

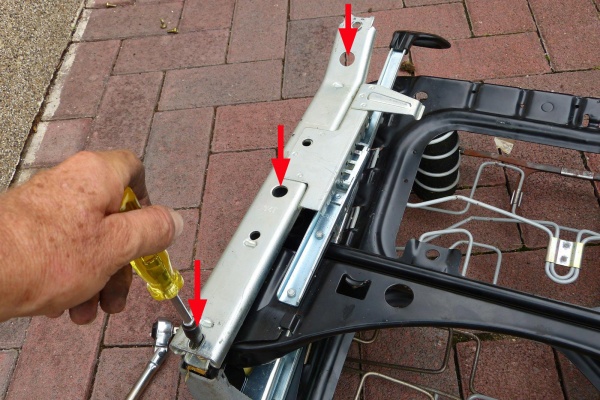

  • Beidseitig je 3 Kreuzschrauben lösen, dabei die Schienen jeweils zurechtschieben:




  • Schienen und Verstellhebel abnehmen.


  • Der Zusammenbau geschieht in umgekehrter Reihenfolge.
