Scheibenwischermotor aus-, einbauen

Übersicht

Kurzbeschreibung	Dieser Artikel beschreibt den Aus- und Einbau des Scheibenwischermotors.
Alle Positions- und Richtungsangaben erfolgen in Fahrtrichtung, sofern nicht weiter spezifiziert!
Schwierigkeitsgrad	einfach	mittel	schwer	Dauer
Hilfsperson	keine	Erleichterung	unbedingt erforderlich	30 Minuten
Ressourcen		Standardwerkzeuge		Sonderwerkzeuge
keine erforderlich.		Schlitz-Schraubendreher Steckschlüssel SW10, SW13		keine erforderlich.

Sicherheit

Keine besonderen Sicherheitsaspekte.

Arbeitsfolge

• Motorhaube öffnen.
• Scheibenwischerblatt Beifahrerseite abnehmen.
• Kappen der Scheibenwischerarme hochklappen. Dazu Wischer senkrecht stellen und simultan in einer Bewegung die Kappe hochführen, während der Wischerarm runtergeklappt wird. Keinesfalls versuchen, die Kappe mittels Schraubendreher o.Ä. hochzuhebeln!

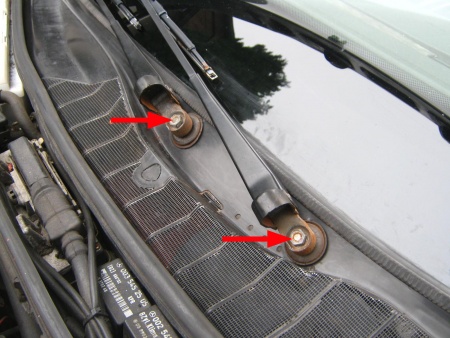

• Je 1 Schraube SW13 lösen.
• Kappen wieder runterklappen.



• Wischerarme hochklappen und von der Welle abziehen.

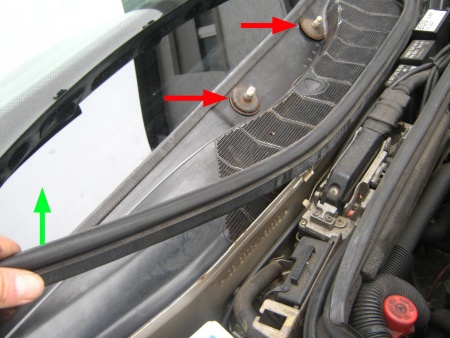

• Dichtgummis von den Wellen abziehen (rote Pfeile). Gummiprofil abziehen (grüner Pfeil).

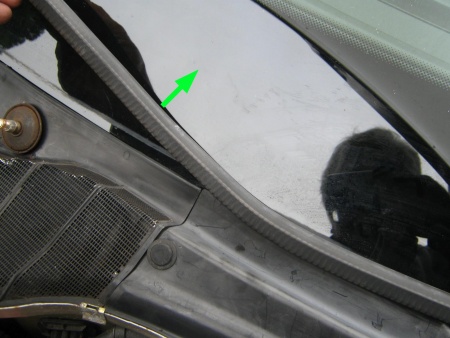

• Scheibendichtprofil abziehen.

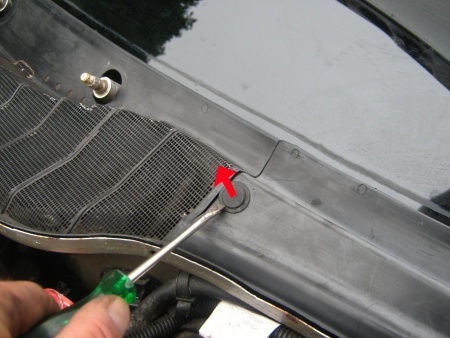

• Kunststoff-Spreizniet entfernen und die beiden Kunststoffverkleidungen des Wasserkastens abnehmen.

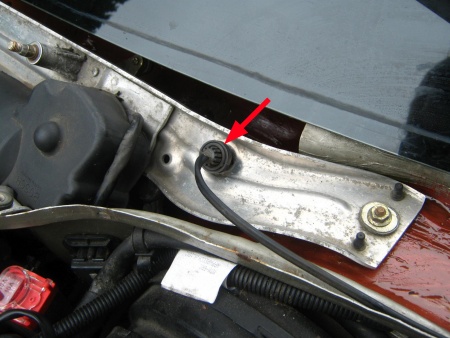

• Falls Fahrzeug mit Klimaanlage ausgestattet ist, Thermofühler ausbauen.

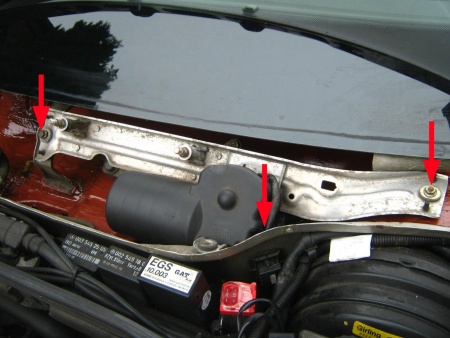

• Drei Haltemuttern SW10 lösen.

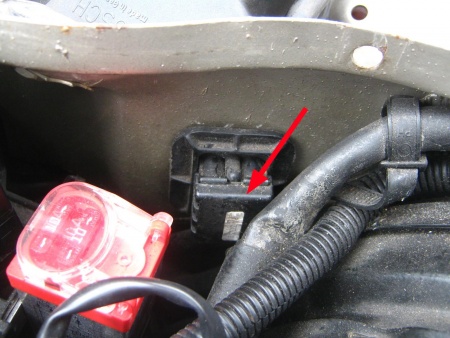

• Stecker der Stromversorgung des Wischermotors abziehen und Fassung durch die Schottwand schieben (dazu entsprechend verdrehen).



• Scheibenwischermotor mitsamt Gestänge entnehmen.

• Der Einbau geschieht in umgekehrter Reihenfolge.

Anmerkungen

• Im Zuge dieser Arbeit empfiehlt sich eine gründliche Inspektion des Wasserkastens auf Korrosionsschäden. Falls Befund unauffällig und noch keine eigenen Korrosionsschutzmaßnahmen vorgenommen wurden - jetzt ist die Zeit!
